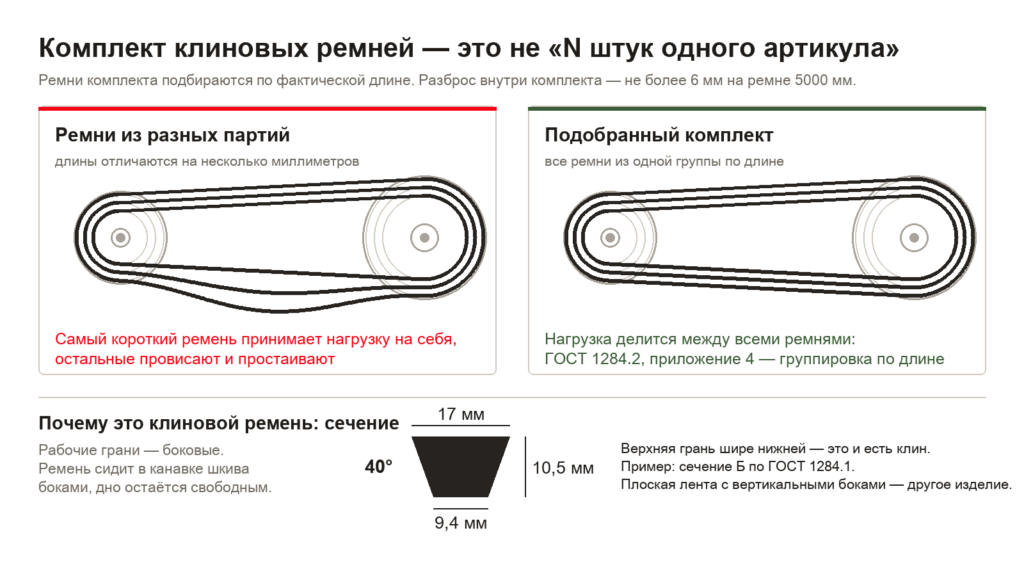

Купить два ремня одного и того же артикула у одного и того же продавца — ещё не значит купить комплект. Физику вопроса «почему нельзя менять один ремень» мы уже разбирали в статье «ГОСТ 1284 на клиновые ремни»: более короткий ремень в многоручьевом приводе принимает нагрузку на себя, остальные простаивают. Эта статья — продолжение с практической стороны. Как устроена гарантия совпадения у разных производителей, когда причина вообще не в ремнях, и как сформулировать заказ поставщику — чтобы получить именно подобранный комплект с гарантией совпадения по длине.
Каждую неделю разбираем практические вопросы по подбору приводных ремней: обозначения, аналоги, частые ошибки эксплуатации. Подпишитесь, чтобы не пропустить.
Как производители гарантируют совпадение: допуски RMA/ARPM, Optibelt, Gates и ГОСТ
В международной практике для этого существует несколько параллельных систем, и в обозначениях легко запутаться:
| Система | Кто использует | Что означает | Как проявляется у поставщика |
|---|---|---|---|
| RMA / ARPM IP-20, IP-22 | Американский отраслевой стандарт (Association for Rubber Products Manufacturers, ранее Rubber Manufacturers Association) | Допуск на группировку классических (IP-20) и узких (IP-22) клиновых ремней в комплект | Ремни в допуске можно комплектовать без ручной сверки длины |
| Gates V80 | Gates Corporation | Внутренняя маркировка каталога: ремень выпущен в допуске RMA match tolerance | Складские ремни с этой маркировкой можно брать как готовый комплект |
| Optibelt M=S / S=C plus | Optibelt | M=S — допуск на разброс длины внутри комплекта (до 6 мм на ремне 5000 мм); S=C plus — более узкий фирменный допуск, ремни ближе к номиналу | Комплект можно собрать из ремней на складе без дополнительного подбора |
| ГОСТ 1284.2, Приложение 4 | Российский/советский стандарт | Деление партии ремней на группы по фактической длине (для передач повышенной точности и общего применения раздельно) | Поставщик обязан подбирать ремни комплекта из одной группы по длине |
Для ремней с арамидным (кевларовым) кордом требования жёстче: такой корд почти не растягивается, поэтому Optibelt прямо указывает — «because of Aramid’s special properties, belts for multi-grooved drives must be ordered in sets as the set tolerance is matched to the Aramid tension cord» («из-за особых свойств арамида ремни для многоручьевых приводов нужно заказывать комплектами, потому что допуск на комплект привязан именно к арамидному тяговому корду»). Практический вывод один: если привод многоручьевой, при заказе всегда явно просите комплект, подобранный по группе длины — у надёжного поставщика за этим стоит конкретный технологический допуск, а не пустая формальность на бумаге.
Отдельная причина не смешивать бренды в одном приводе — даже при совпадающей маркировке. У ремней разных производителей отличается не только допуск, но и конструкция: жёсткость корда, реальная растяжимость, посадка профиля в канавке шкива. Timken прямо называет это источником проблем в бюллетене «Machine Matched V-Belts»: «The dimensions of belts from different manufacturers may vary… Construction differences may cause belts to ride differently in the sheaves» — размеры у разных производителей могут отличаться, а конструктивные различия заставляют ремни по-разному сидеть в канавке.
Если переходите на другой бренд — переходите полным комплектом сразу. Логика подбора аналога по сечению и длине разобрана в статье «Чем заменить импортный приводной ремень».
Берём сечение, длину и число ручьёв и подбираем весь комплект сразу, без смешивания брендов и партий — соберите привод полностью на проверенном комплекте, без разбора совместимости ремней из разных партий.
Когда дело не в комплекте: перекос вала и износ канавок шкива
Это честная оговорка из технической документации Timken: «Problems that appear to be caused by belts that are not matched may be due to other causes such as misalignment and sheave wear». Перевод простой: то, что выглядит как проблема с комплектом, иногда на деле — перекос осей или износ шкива.
Прежде чем списывать проблему на комплект, потратьте пять минут на визуальную проверку выравнивания шкивов линейкой или уровнем и осмотрите канавки на предмет глянца, выработки и неровного профиля. Если канавка изношена неравномерно, даже идеально подобранный комплект новых ремней сядет криво и снова начнёт изнашиваться неравномерно.
Практику проверки натяжения и выравнивания привода разбирали отдельно — в статье «Как правильно натянуть приводной ремень».
Бандажные (сцепленные) ремни — альтернатива подбору комплекта
У Gates эта линейка называется Predator PowerBand, у Optibelt — Kraftband; на карточках товаров такую конструкцию иногда называют банд-ремнём или сцепленным ремнём. Официальное описание Gates передаёт идею точно: изделие «состоит из нескольких клиновых ремней, соединённых постоянной высокопрочной связующей лентой, что позволяет ремням работать как единый блок» — именно для приводов, где отдельные ремни склонны вибрировать, переворачиваться в канавке или соскакивать со шкивов. Для приводов с числом ручьёв больше пяти технический мануал Optibelt рекомендует делить набор на несколько бандажных секций вместо одной сплошной ленты на весь привод.
Бандажный ремень стоит дороже эквивалентного числа одиночных ремней и требует под себя шкив нужной ширины — это не универсальная замена подбору комплекта. Берите его как отдельное инженерное решение именно для приводов с историей проблем от рассинхронизации: частые обрывы одного и того же ручья, хроническая вибрация после замены обычного комплекта.
5 признаков, что пора менять весь комплект
- Один ремень заметно более глянцевый или потрескавшийся, чем соседние. Разный визуальный износ на одинаковом сроке эксплуатации — прямой признак, что ремни несли разную нагрузку.
- При остановленном приводе один ремень провисает сильнее остальных или, наоборот, натянут туже. Разное провисание при одинаковом натяжном устройстве означает разную фактическую длину.
- Из привода периодически слышен свист или визг, который не устраняется подтяжкой — если натяжение в норме, а звук остаётся, часто свистит именно один перегруженный или проскальзывающий ремень.
- Один ремень грелся заметно сильнее остальных (проверяется на ощупь сразу после остановки привода, с осторожностью) — перегрев конкретного ремня почти всегда означает, что он берёт на себя слишком большую долю нагрузки.
- Ремни привода разного возраста — один менялся недавно, остальные родные заводские или менялись в другой раз. Само по себе это уже основание проверить комплект, даже если внешне все ремни выглядят одинаково.
Если хотя бы два из пяти признаков совпадают — экономия на замене одного ремня, скорее всего, обернётся повторным ремонтом раньше, чем через полный расчётный срок службы комплекта.
Как сформулировать заказ поставщику на комплект ремней
Формулировка заказа может звучать так: «Нужен комплект из [N] ремней сечения [Z/A/B/C и т.д.], длиной [L] мм, для трёхручьевого привода — все ремни из одной партии/группы по длине, не вразнобой». Если меняете только часть привода из-за поломки одного ремня, но остальные ремни уже отработали заметный срок (от нескольких месяцев), честный ответ поставщика должен звучать «лучше поменять весь комплект», а не «пришлём один такой же». Если поставщик готов прислать один ремень без вопросов о состоянии остальных — это повод переспросить самостоятельно, действительно ли этого достаточно для вашего привода.
Пришлите фото маркировки ремня или снятого образца — подберём точное сечение, длину и количество ремней в комплект под ваш привод, без разбора вслепую по каталогу.
3 ошибки при заказе, которые сводят на нет весь смысл комплекта
- Заказали ремни разных производителей на один привод, потому что нужного бренда не было в наличии целиком. Совпадение артикула и длины на бумаге не гарантирует одинаковой конструкции корда и посадки в канавке у разных производителей — см. раздел про допуски выше.
- Растянули закупку по времени — один ремень докупили сейчас, второй через полгода «когда понадобится». Разные партии одного артикула не гарантированно попадают в одну группу по длине, даже у одного производителя.
- Поставили новый комплект на изношенный или перекошенный шкив, не проверив его заранее. Идеально подобранный комплект новых ремней всё равно сядет криво на неровную или выработанную канавку — проблема вернётся даже с правильным комплектом.
Частые вопросы про заказ комплекта клиновых ремней
Можно ли доверять маркировке «matched set» на упаковке без дополнительной проверки?
Если маркировка от известного производителя (Gates V80, Optibelt M=S/S=C, ремни с явным указанием ARPM IP-20/22) — да, это и есть техническая гарантия допуска на комплект. А вот простая надпись «комплект» от неизвестного продавца без ссылки на конкретный стандарт стоит уточнить: по какому допуску собран комплект и из одной ли партии ремни.
Обязательно ли брать бандажный (сцепленный) ремень вместо обычного комплекта?
Нет. Бандажный ремень — решение для приводов с историей повторяющихся проблем именно от рассинхронизации (частые обрывы одного и того же ручья, хроническая вибрация даже после замены полного комплекта). Для большинства приводов достаточно правильно подобранного обычного комплекта.
Как узнать число ручьёв и сечение, если на приводе не осталось читаемой маркировки?
Снимите старый ремень (или один из комплекта) и измерьте сечение и длину напрямую, либо сфотографируйте профиль и маркировку шкива — по этим данным можно подобрать точный аналог. Подробный разбор системы обозначений — в статье «Маркировка приводных ремней».
